Высокопроизводительный комбинированный OLT XG(S)-PON / GPON для приложений FTTx
Оптический линейный терминал PLANET XGPL-1000 XG(S)-PON / GPON Combo состоит из одного порта XG(S)-PON / GPON Combo PON, двух портов Gigabit Ethernet, одного порта восходящей связи 10G SFP+ и одного порта управления. Он поддерживает стандарты GPON, XG-PON и XGS-PON, обеспечивая гибкое развертывание как для существующих сетей GPON, так и для сетей широкополосного доступа 10G PON следующего поколения.
Он прост в установке и обслуживании, обеспечивая развертывание PON до 128 устройств ONU и HGU, предоставляя высокоэффективные решения XG(S)-PON / GPON и удобное управление для волоконно-оптических широкополосных сетей.
Высокоскоростной и широкополосный доступ 10G PON для услуг Triple Play
XGPL-1000 обеспечивает высокую пропускную способность до 9,953 Гбит/с в нисходящем и восходящем направлениях в режиме XGS-PON, а также поддерживает технологии доступа GPON и XG-PON. Он обеспечивает покрытие на больших расстояниях до 20 км между узлами оборудования и гибкость при развертывании сети. XGPL-1000 — это экономичное и масштабируемое решение для доступа к сервисам Triple Play, таким как HDTV, IPTV, голосовая связь по IP (VoIP), мультимедийные услуги и сети видеонаблюдения.
Высокий коэффициент разделения для экономичного развертывания XG(S)-PON / GPON
XGPL-1000 — идеальное решение для приложений FTTx. Он помогает минимизировать инвестиционные затраты для операторов связи и поставщиков услуг, предлагая высокое соотношение разделения 1:128 на порт PON и поддерживая использование PLANET ONU и HGU. Благодаря поддержке VLAN, динамического распределения полосы пропускания (DBA), соглашений об уровне обслуживания (SLA) и списков контроля доступа, XGPL-1000 обеспечивает безопасное, гибкое и эффективное управление полосой пропускания для множества конечных пользователей через пассивный оптический разветвитель.
Гибкое и расширяемое решение 10 Гбит Ethernet
XGPL-1000 оснащен одним восходящим портом 10G SFP+, обеспечивающим сверхскоростную передачу данных на большие расстояния для операторов связи. Слот 10G SFP+ поддерживает двухскоростной режим и интерфейсы 10GBASE-SR/LR или 1000BASE-SX/LX. Благодаря возможности восходящего канала 10G Ethernet и дополнительному двухпортовому гигабитному Ethernet-подключению администратор может гибко выбирать подходящие трансиверы SFP/SFP+ в зависимости от расстояния передачи или требуемой скорости передачи для эффективного расширения сети.
Резервная система электропитания для повышения надежности

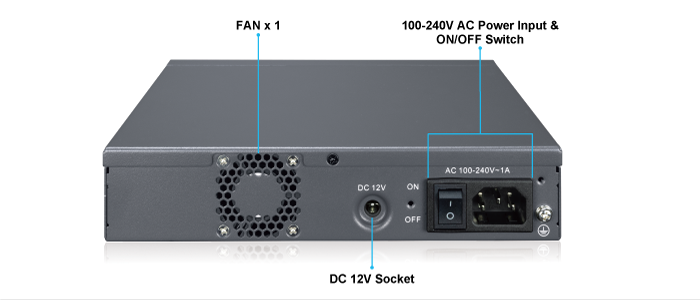

XGPL-1000 оснащен одним блоком питания переменного тока 100–240 В и имеет дополнительный резервный слот на задней панели. Пользователи могут добавить второй модуль питания переменного или постоянного тока для создания резервной системы электропитания. Резервная система электропитания предназначена для повышения надежности электроснабжения и обеспечения стабильной работы широкополосных сетей доступа
Программная маршрутизация VLAN уровня 3 для IPv4 и IPv6 для безопасного и гибкого управления
Чтобы помочь клиентам создавать безопасные и гибкие широкополосные сети, XGPL-1000 не только обеспечивает высокую производительность передачи и технологии коммутации уровня 2, но и поддерживает программную маршрутизацию VLAN для IPv4/IPv6. Это позволяет маршрутизировать трафик между различными VLAN и IP-подсетями, что делает управление сетью более безопасным, гибким и эффективным.
Надежные функции уровня 2
Коммутатор XGPL-1000 может быть запрограммирован для выполнения основных функций управления коммутатором, таких как настройка скорости портов, VLAN, протокол Spanning Tree, WRR, управление полосой пропускания и IGMP/MLD snooping. Он также поддерживает 802.1Q tagged VLAN, Q-in-Q, трансляцию VLAN и отображение DSCP в CoS. Эти функции обеспечивают надежное управление трафиком и гибкое развертывание сервисов для приложений FTTx.
Эффективное и безопасное управление
Для эффективного управления XGPL-1000 оснащен интерфейсами управления: консольным, веб-, Telnet, CLI и SNMP.
- Благодаря встроенному веб-интерфейсу управления, XGPL-1000 предлагает простой в использовании, платформенно-независимый инструмент управления и настройки.
- Для текстового управления доступ осуществляется через Telnet и консольный порт.
- Для стандартного программного обеспечения мониторинга и управления поддерживается управление по протоколу SNMP.
Кроме того, XGPL-1000 обеспечивает безопасное удаленное управление благодаря поддержке соединения SSHv2, которое шифрует содержимое пакетов в каждом сеансе.
Экономически эффективный доступ по технологии 10G PON для приложений Triple Play, видеонаблюдения и FTTx
PLANET XGPL-1000 предоставляет высокоскоростные голосовые, информационные и видеоуслуги для частных и корпоративных абонентов с использованием технологий GPON, XG-PON и XGS-PON. Благодаря технологии PON, XGPL-1000 предлагает конкурентные преимущества, включая долгосрочное развертывание волоконно-оптической инфраструктуры, снижение эксплуатационных расходов за счет сокращения активных сетевых компонентов, поддержку передачи данных на расстояние до 20 км между узлами оборудования, простоту установки и обслуживания, а также высокоскоростной доступ для широкополосных услуг следующего поколения.
Поддерживая коэффициент оптического разделения до 1:128, XGPL-1000 позволяет поставщикам услуг подключать несколько устройств ONU и HGU через пассивный оптический разветвитель, что делает его идеальным для приложений широкополосного доступа FTTH, FTTB, FTTO, SOHO и малого бизнеса. Благодаря пропускной способности до 9,953 Гбит/с в нисходящем и восходящем направлениях в режиме XGS-PON, XGPL-1000 подходит для приложений с высокими требованиями к пропускной способности, таких как HDTV, IPTV, VoIP, потоковая передача мультимедиа, облачные сервисы и сети IP-видеонаблюдения.
XGPL-1000 также поддерживает существующие сети GPON, обеспечивая при этом плавный переход к сетям 10G PON. Это идеальное решение для поставщиков услуг, системных интеграторов и предприятий, которым необходима экономичная, масштабируемая и гибкая волоконно-оптическая сеть доступа.
XG(S)-PON / GPON Combo Port
- 1 XG(S)-PON / GPON Combo PON port
- Supports GPON, XG-PON and XGS-PON tri-mode coexistence
- Supports adaptive switching via different optical modules
- GPON: 2.488Gbps downstream and 1.244Gbps upstream
- XG-PON: 9.953Gbps downstream and 2.488Gbps upstream
- XGS-PON: 9.953Gbps downstream and 9.953Gbps upstream
- Maximum transmission distance of up to 20km
- PON port supports up to 128 ONT/HGU devices
- Compliant with ITU-T G.984.x, ITU-T G.987 and ITU-T G.9807 standards
- Supports T-CONT DBA and x-GEM traffic
- Supports data encryption, multicast, port VLAN and user separation
- Supports ONT auto-discovery, link detection and remote software upgrade
- Supports power-off alarm function for easy link problem detection
Physical Ports
- 2 10/100/1000BASE-T RJ45 copper ports
- 1 10GBASE-SR/LR SFP+ uplink slot, compatible with 1000BASE-SX/LX/BX SFP
- 1 USB console interface for basic management and setup
- 1 XG(S)-PON / GPON Combo SFP+ PON slot
Switching
- Hardware-based 10/100Mbps half/full duplex and 1000Mbps full duplex mode
- Supports flow control, auto-negotiation and auto MDI/MDI-X
- Features Store-and-Forward mode with wire-speed filtering and forwarding rates
- IEEE 802.3x flow control for full duplex operation and back pressure for half duplex operation
- Working with Rate Limit (Kbps) function
- Supports automatic address learning and address aging
- 8K MAC address table
- 30Gbps switch fabric
- 44.64Mpps forwarding rate
Uplink Port Management
- Traffic statistics and optical information display
- Port configuration for description, admin status, speed, flow control, isolation, PVID, broadcast and unicast storm limit, ingress and egress rate limit, and MAC limit
OLT Management
- User-friendly GUI management
- 2 control interfaces:
- Out-of-Band IP: USB serial port
- In-Band IP: Gigabit TP and 10G SFP+ uplink ports
- Supports ONT/HGU authentication to prevent illegal ONT access to the network
- Supports online ONT configuration and management
- Supports user management and alarm management
ONT/HGU Management
- ONT/HGU port control
- ONT/HGU VLAN mode
- ONT/HGU configuration and management
- ONT/HGU link detection
- ONT/HGU remote software upgrade
PON Management
- Traffic statistics and optical information display
- Port configuration for description, admin status, broadcast and unicast storm limit, ingress and egress rate limit
- PON range configuration and ALS configuration
- Supports VLAN division and user separation to avoid broadcast storms
- Supports broadcasting storm resistance function
ONU Management
- ONU List
- Automatic Discovery
- Automatic Learn
- ONU Image Upgrade
- Rogue ONU Table List and Config
Profile Management
- ONU profile configuration
- ONU profile binding
- Rapid deployment
Layer 3 IP Routing Features
- IPv4/IPv6 static routing
- Routing interface provides per VLAN routing mode
- Loopback function for all Ethernet and PON interfaces
- Supports dynamic/static ARP
- Supports WAN connection modes:
- Supports NAT and DMZ
Layer 2 Features
- Supports VLAN
- IEEE 802.1Q tag-based VLAN
- VLAN translation
- Provider bridging, VLAN Q-in-Q, IEEE 802.1ad
- PON P2P
- DSCP-to-CoS QoS mapping
- Supports bi-directional mapping between Layer 3 DSCP fields and Layer 2 CoS within VLAN tags
- Supports Spanning Tree Protocol
- RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
- MAC table and PON MAC table display and aging configuration
- Link Layer Discovery Protocol (LLDP)
- Port mirroring to monitor incoming or outgoing traffic on a specific port
- Supports port isolation
- Supports port rate limitation
- Supports 4096 VLANs
Quality of Service
- Ingress and egress rate limit per port bandwidth control
- Dynamic Bandwidth Allocation (DBA) on PON interfaces
- Service Level Agreement (SLA)
- Upstream/downstream rate limitation based on each ONT/ONU/HGU
- 4 priority queues on all switch ports
- Scheduling for priority queues:
- Weighted Round Robin (WRR)
- Strict Priority
- Traffic classification:
- IEEE 802.1p CoS
- DSCP
- Precedence
- VLAN ID
- Policy-based ingress and egress QoS
Multicast
- Supports IPv4 IGMP snooping
- Supports IPv6 MLD snooping v1 and v2
- Supports 256 IP multicast groups
- Querier mode support
Security
- Authentication
- TACACS+ user access authentication
- IPv4/IPv6 Access Control List
- IP-based Access Control List
- MAC-based Access Control List
- Port-based Access Control List
- Protocol-based Access Control List
- DHCP snooping to filter distrusted DHCP messages
- Dynamic ARP inspection / restriction to discard ARP packets with invalid MAC address to IP address binding
- Transmission data encryption on the PON interface
WAN
- IPv4/IPv6/IPv4 & IPv6 versions
- Static / DHCP / PPPoE connection mode options
NAT
- NAT configuration options
- NAT DMZ Hosts
Management
- IPv4 and IPv6 dual stack management
- IPv4 DNS / IPv4 gateway
- IPv6 SLAAC / IPv6 gateway
- Switch management interfaces:
- Console
- Telnet Command Line Interface
- Web management
- SNMP management
- SSHv2 secure access
- SNMP management
- SNMP trap for interface Link Up and Link Down notification
- BOOTP and DHCP for IP address assignment
- Firmware upgrade via Web interface
- Configuration upload/download through Web interface
- Reset button for system reboot or reset to factory default
- User privilege level control
- Network Time Protocol (NTP)
- Network diagnostics:
- ICMP remote IP ping
- Traceroute diagnosis
- Remote syslog alarm
- System log
DHCP Functions
- DHCP relay
- DHCP Option 82
- DHCP snooping
- DHCP server
- DHCPv6 server
- DHCPv6 relay

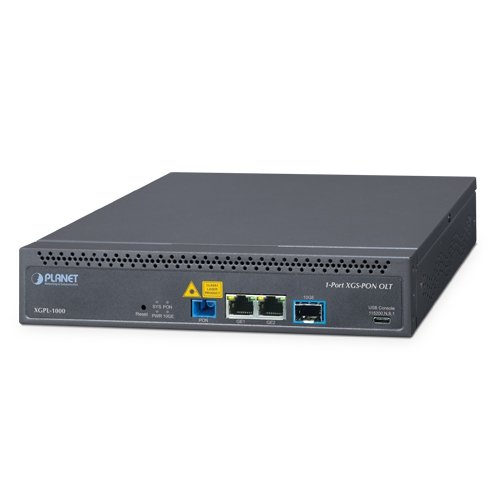

Терминал PON (1 порт XGS-PON, 2 порта 10/1000/1000T, 1 порт 10G SFP+)
