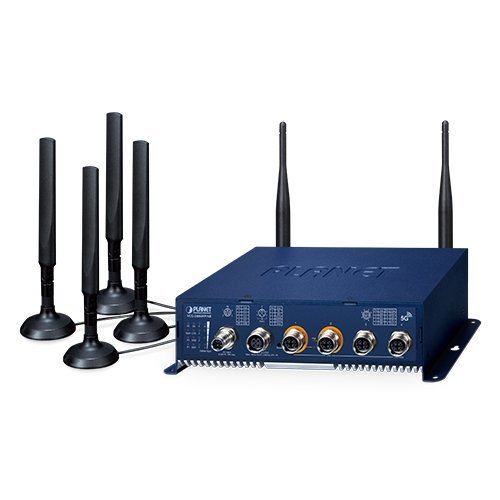

Надежный промышленный VPN-шлюз 5G NR, оптимизированный для использования в транспортных средствах
PLANET VCG-2406WP-NR — это специализированный промышленный VPN-шлюз безопасности, разработанный специально для автомобильных сетей и критически важных мобильных развертываний. Он объединяет четыре гигабитных порта Ethernet M12 X-coded (включая два порта IEEE 802.3at PoE+, один настраиваемый порт LAN/WAN и один выделенный порт LAN) с интерфейсами DI/DO, обеспечивая безопасную и стабильную передачу данных даже при постоянной вибрации и движении.
Для надежного подключения к транспортным средствам VCG-2406WP-NR поддерживает SD-WAN, резервирование двух WAN и балансировку исходящей нагрузки для оптимизации использования полосы пропускания и поддержания бесперебойной связи во время движения. Прочные разъемы M12 обеспечивают превосходную устойчивость к ударам и вибрации, а алюминиевый корпус IP50 с широким диапазоном рабочих температур от -40 до 75 °C гарантирует стабильную работу в автобусах, на железных дорогах и в других транспортных средах.
Два резервных источника питания постоянного тока напряжением 9–54 В дополнительно гарантируют непрерывную работу, отвечая жестким требованиям автомобильной и промышленной эксплуатации.

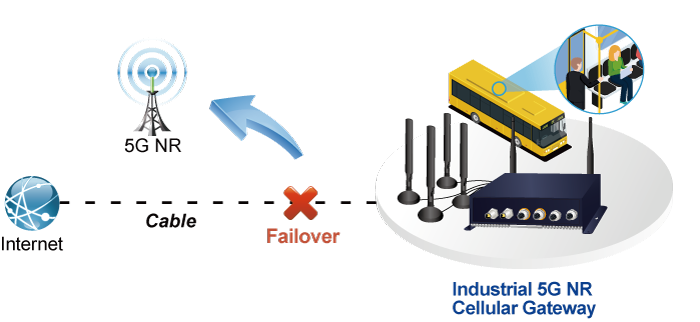

Автоматическое переключение между 5G NR и гигабитной WAN-сетью
VCG-2406WP-NR объединяет возможности подключения 5G NR с гигабитным Ethernet WAN. Благодаря поддержке автоматического переключения между интерфейсами 5G NR и проводным WAN, устройство обеспечивает постоянное подключение к Интернету. Пользователи могут гибко назначать приоритет для 5G NR или проводного WAN, поэтому в случае сбоя основного соединения резервный WAN мгновенно возьмет на себя управление, поддерживая бесперебойную работу сети.

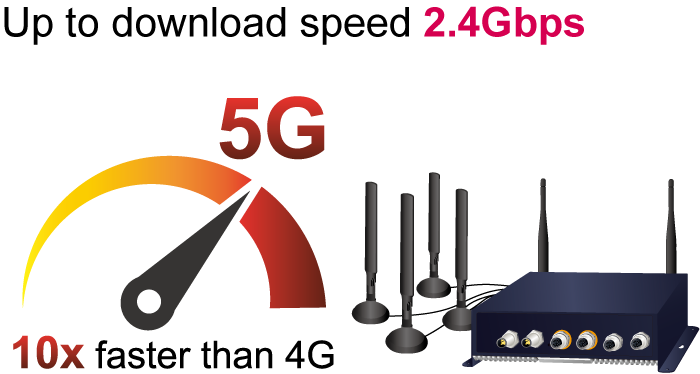

Сверхбыстрая сеть 4G/5G*
VCG-2406WP-NR поддерживает 5G NR Sub-6 GHz со скоростью загрузки до 2,4 Гбит/с и скоростью выгрузки до 900 Мбит/с, а также скорость загрузки LTE до 1,6 Гбит/с. Высокая пропускная способность снижает задержку и обеспечивает высококачественное подключение для сервисов реального времени. Многодиапазонная совместимость с LTE FDD/TDD и WCDMA гарантирует гибкое развертывание в разных регионах.
*Реальная скорость передачи данных в сетях 5G NR/4G LTE зависит от местного оператора связи.

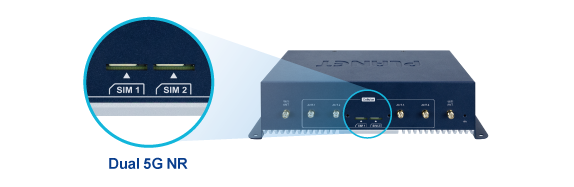

Конструкция с двумя SIM-картами
Для повышения надежности VCG-2406WP-NR оснащен двумя слотами для Nano-SIM-карт, поддерживающими резервирование и роуминг. При потере связи с одной SIM-картой система автоматически переключается на другую, обеспечивая бесперебойную сотовую связь. Такая конструкция обеспечивает гибкие возможности подключения для мобильных и промышленных приложений, таких как общественный транспорт, железнодорожные системы и логистические операции.

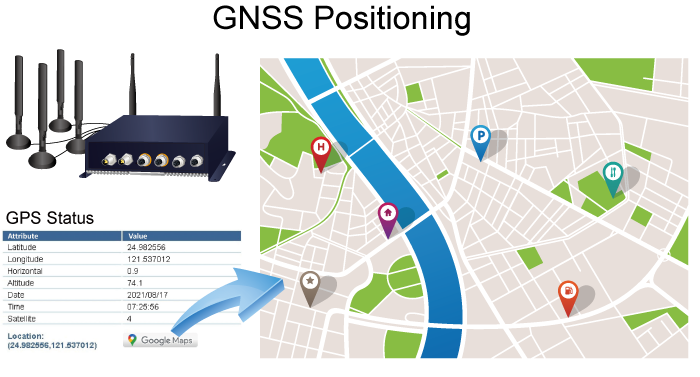

Встроенная многосистемная GNSS для точного позиционирования
VCG-2406WP-NR оснащена встроенным приемником GNSS (глобальной навигационной спутниковой системы), поддерживающим GPS, GLONASS, BeiDou, Galileo и QZSS. Это обеспечивает точное и надежное отслеживание местоположения, что делает шлюз идеальным выбором для управления автопарком, интеллектуальных транспортных систем и сценариев промышленного мониторинга, где требуется точное позиционирование в реальном времени.
Вибро- и пылезащищенные интерфейсы M12
VCG-2406WP-NR оснащен гигабитными портами M12 с X-кодировкой, разъемом A-кодировки для ввода/вывода и сигнализации, а также разъемом K-кодировки для ввода постоянного тока. Эти прочные интерфейсы обеспечивают надежное и стабильное соединение даже при ударах, вибрации, запыленности и экстремальных температурах, гарантируя надежную работу Ethernet и ввода-вывода в сложных условиях эксплуатации в транспортных и промышленных условиях.
Беспроводная технология 11ax обеспечивает превосходную скорость передачи данных
VCG-2406WP-NR использует технологию Wi-Fi 6 (802.11ax), обеспечивая пропускную способность до 1800 Мбит/с при одновременной работе в двух диапазонах 2,4 ГГц и 5 ГГц. Оснащенный мощными усилителями и антеннами 2T2R, он обеспечивает надежное покрытие даже в сложных промышленных или автомобильных условиях. Функции Wi-Fi 6, такие как MU-MIMO, OFDMA, Beamforming и BSS Coloring, оптимизируют эффективность передачи, обеспечивая бесперебойное подключение для нескольких устройств и приложений IoT.

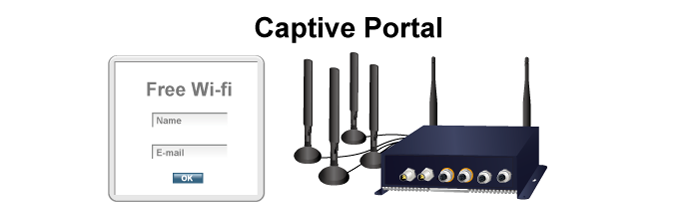

Развертывание и аутентификация Wi-Fi с упрощенным управлением
VCG-2406WP-NR объединяет встроенный контроллер точек доступа, портал авторизации, аутентификацию RADIUS и DHCP-сервер для упрощения развертывания беспроводной сети. Это позволяет предприятиям и транспортным системам обеспечивать безопасный доступ к Wi-Fi для сотрудников и гостей без дополнительного оборудования, снижая затраты и упрощая управление.
Встроенные уникальные функции PoE для управления питаемыми устройствами
Благодаря двум портам IEEE 802.3at PoE+, VCG-2406WP-NR обеспечивает мощность до 36 Вт на порт и общий бюджет PoE 60 Вт. Он также имеет следующие специальные функции управления PoE.
Мониторинг использования PoE
Мониторинг использования PoE позволяет отображать нагрузку PoE на каждом порту, общее потребление мощности PoE и состояние системы, такое как перегрузка, низкое напряжение, перенапряжение и высокая температура. Пользователь может напрямую получать подробную информацию о рабочем состоянии PoE устройства VCG-2406WP-NR в режиме реального времени.

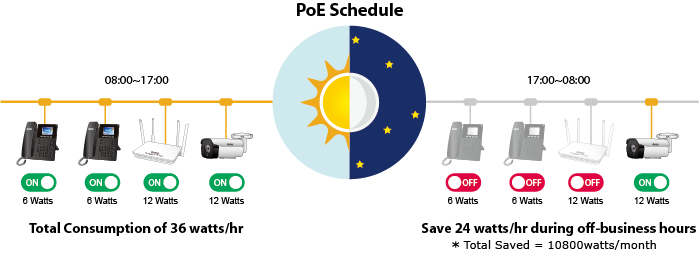

PoE Schedule
В условиях глобальной тенденции к энергосбережению и внесения вклада в защиту окружающей среды, VCG-2406WP-NR, помимо возможности подачи высокой мощности, эффективно контролирует электропитание. Функция «Расписание PoE» позволяет включать или отключать подачу питания PoE для каждого порта PoE через заданные интервалы времени, что является мощным инструментом для малых и средних предприятий, а также крупных компаний, помогая им экономить электроэнергию и средства. Она также повышает безопасность, отключая устройства PD, которые не должны использоваться в нерабочее время.

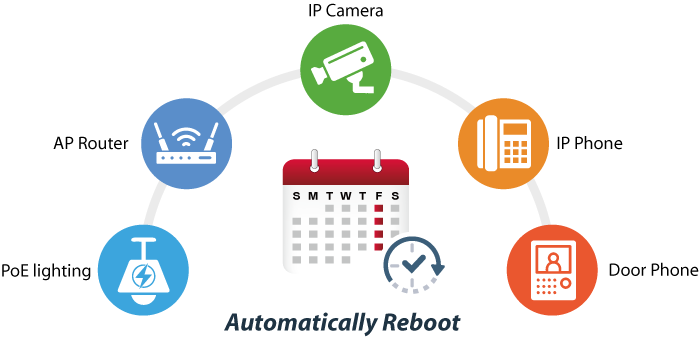

Scheduled Power Recycling
Устройство VCG-2406WP-NR позволяет каждой из подключенных IP-камер или беспроводных точек доступа PoE перезагружаться в определенное время каждую неделю. Таким образом, снижается вероятность сбоев в работе IP-камер или точек доступа из-за переполнения буфера.

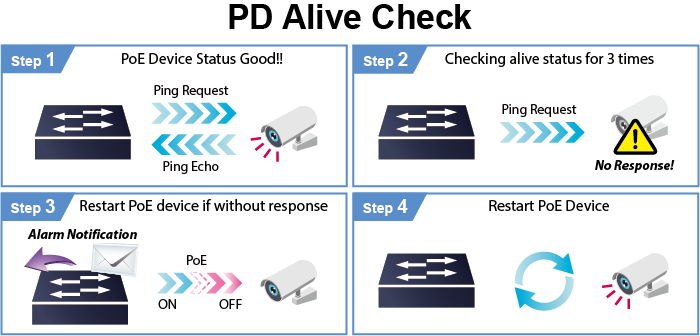

PD Alive Check
Устройство VCG-2406WP-NR можно настроить для мониторинга состояния подключенных устройств PD в режиме реального времени с помощью команды ping. Как только устройство PD перестанет работать и отвечать, VCG-2406WP-NR возобновит подачу питания через порт PoE, и устройство PD снова заработает. Это значительно повысит надежность сети, поскольку порт PoE перезагрузит источник питания устройства PD, снизив нагрузку на администратора.

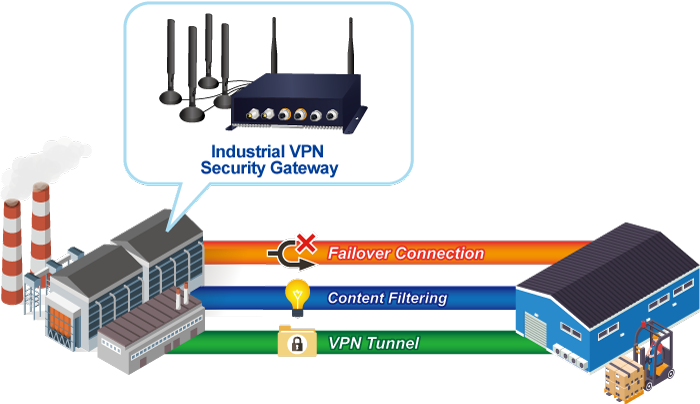

Идеальное решение для VPN-шлюза безопасности на заводах и транспортных узлах.
VCG-2406WP-NR предлагает полный набор функций VPN, включая IPSec, SSL VPN, PPTP, L2TP и GRE, с надежным шифрованием (DES/3DES/AES) и аутентификацией (MD5, SHA-1, SHA-256 и др.). Поддерживая до 60 VPN-туннелей, он обеспечивает безопасный удаленный доступ и конфиденциальную связь на промышленных объектах, железнодорожных системах и в автомобильных сетях.

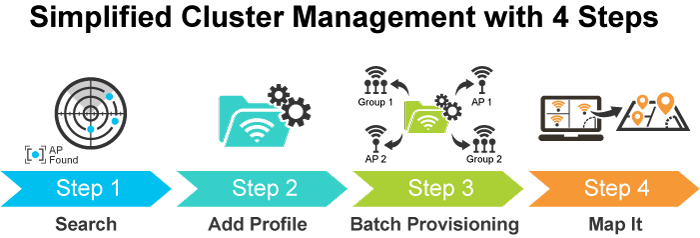

Централизованное удаленное управление управляемыми точками доступа
VCG-2406WP-NR поддерживает централизованное управление интеллектуальными точками доступа PLANET через удобный веб-интерфейс. Он позволяет администраторам одновременно настраивать SSID, параметры безопасности и диапазоны радиочастот для нескольких точек доступа. Кластерное управление обеспечивает массовое выделение ресурсов, обновление прошивки и мониторинг, сокращая трудозатраты на развертывание и обеспечивая стабильное Wi-Fi-соединение в транспортных и промышленных сетях.
Например, для настройки нескольких интеллектуальных точек доступа одной модели VCG-2406WP-NR позволяет объединять их в управляемую группу для унифицированного управления. В зависимости от требований, беспроводные точки доступа могут быть гибко расширены или удалены из группы в любое время. Кластер точек доступа обеспечивает преимущества массовой инициализации и массового обновления прошивки через единую точку входа, вместо необходимости настраивать параметры в каждой из них по отдельности.
Превосходные возможности защиты от угроз
VCG-2406WP-NR оснащен встроенным межсетевым экраном SPI (проверка состояния пакетов) для защиты от несанкционированного доступа. Он защищает от DoS/DDoS-атак, переполнения портов и аномальных моделей трафика, обеспечивая стабильность сети. Функции виртуального сервера и DMZ обеспечивают гибкость для безопасного размещения внутренних сервисов при сохранении внешней доступности.
Решение для кибербезопасности сети, позволяющее минимизировать риски
VCG-2406WP-NR объединяет комплексные функции кибербезопасности для защиты сети. Благодаря веб-управлению по протоколу HTTPS, поддержке SNMP v1/v2c/v3 и защищенному туннелированию администраторы могут безопасно отслеживать и управлять устройством. Интуитивно понятный веб-интерфейс и совместимость с контроллером NMS PLANET еще больше упрощают управление, минимизируя при этом риски безопасности.
Максимальная эффективность работы с помощью шлюза PLANET SD-WAN
Благодаря интегрированной технологии SD-WAN от PLANET, VCG-2406WP-NR повышает эффективность оптимизации WAN-сети для множества подключений. Он интеллектуально направляет приложения по оптимальному доступному маршруту, обеспечивая более высокую эффективность и надежность. SD-WAN улучшает производительность приложений, повышает эффективность бизнеса и снижает операционные затраты ИТ, что делает его идеальным решением для распределенных промышленных и автомобильных сетей.
Удобная и надежная резервная система питания
VCG-2406WP-NR разработана с двумя резервными входами питания постоянного тока 9–54 В, гарантирующими непрерывную работу в транспортных средствах и промышленных условиях. Благодаря защите от обратной полярности и надежной электрической изоляции устройство обеспечивает надежность системы даже в условиях нестабильного электропитания. Такая конструкция обеспечивает отказоустойчивость и отказоустойчивость в критически важных средах.
Remote Management Solution
PLANET's Universal Network Management System (UNI-NMS) and CloudNMS app support IT staff by remotely managing all network devices and monitoring PDs' operational statuses. Thus, they're designed for both the enterprises and industries where deployments of PDs can be as remote as possible, without having to go to the actual location once a bug or faulty condition is found. With the UNI-NMS or CloudNMS app, all kinds of businesses can now be speedily and efficiently managed from one platform.

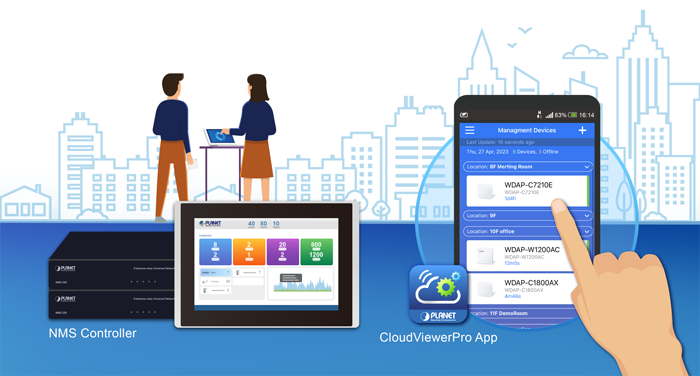

Решение для удаленного управления
Универсальная система управления сетью PLANET (UNI-NMS) и приложение CloudNMS помогают ИТ-персоналу удаленно управлять всеми сетевыми устройствами и отслеживать рабочее состояние PD. Таким образом, они разработаны как для предприятий, так и для отраслей, где развертывание PD может быть максимально удаленным, без необходимости выезжать на место в случае обнаружения ошибки или неисправности. С помощью UNI-NMS или приложения CloudNMS все виды бизнеса теперь могут быстро и эффективно управляться с одной платформы.

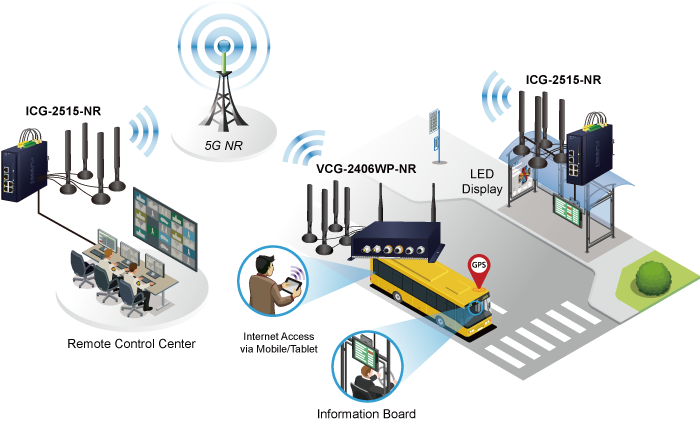

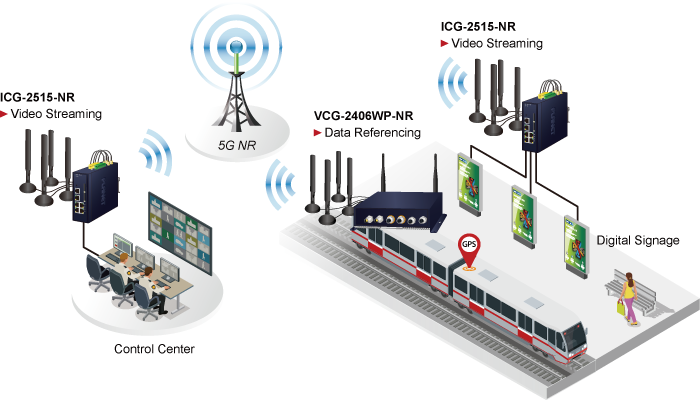

Решение для интеллектуальной транспортной связи 5G NR
PLANET VCG-2406WP-NR использует передовую сотовую технологию 5G NR для обеспечения высокоскоростного и надежного подключения для интеллектуальных систем общественного транспорта, таких как автобусы и метро/легкорельсовый транспорт. Преодолевая традиционное ограничение в 100 метров проводной передачи RJ45, VCG-2406WP-NR обеспечивает бесперебойную передачу данных между движущимися транспортными средствами, платформами станций и центром управления. Для гарантирования непрерывной работы он оснащен двумя слотами для SIM-карт с защитой от сбоев, а также поддерживает VLAN, VPN, Modbus и централизованное управление сетью. Благодаря этим возможностям VCG-2406WP-NR обеспечивает стабильную, безопасную и эффективную беспроводную сеть для приложений связи транспортных средств с инфраструктурой и информирования пассажиров.
Highlights
Hardware
Cellular Interface
RF Interface Characteristics
Power over Ethernet
IP Routing Feature
Firewall Security
VPN Features
Networking
Others
| Hardware Specifications | |
|---|---|
| Copper Ports | Total: 4 × 10/100/1000BASE-T Ethernet ports, M12 8-pin X-coded female connectors Port assignments: Ports 1–2: LAN ports with IEEE 802.3at PoE (PSE) Port 3: Dedicated LAN port Port 4: Configurable LAN/WAN port |
| SIM Interface | 2 SIM card slots supporting Nano-SIM |
| Cellular Antenna | 4 × 5 dBi gain external antennas, SMA-type connectors, for 5G NR |
| Wireless Antenna | 2 × 2.4GHz and 5GHz dual-band external antennas with RP-SMA female connectors for Wi-Fi peak gain: 4.33 dBi @2.4GHz, 4.47 dBi @5GHz |
| DI & DO Interfaces | 1 x M12 A-coded 5-pin male connector for DI/DO and alarm interface Pin 1 for DI and Pin 2 for DO Pin 3/4 for Alarm Pin 5 for GND |
| Alarm | One relay output for port breakdown and power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Digital Input (DI) | One digital input (DI) Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital Output (DO) | One digital output (DO) Open collector to 24V DC, 100mA max. |
| Power Connector | Connector type: M12 K-coded, 5-pin female Pin assignment: Pin 1: V1+ Pin 2: V1− Pin 3: V2+ Pin 4: V2− Pin PE: GND |
| Number of Power Input | 2 |
| Power Requirements | Input voltage: 9–54 V DC |
| Power Consumption | Max.10.2 watts/34.8BTU (Power on without any connection) Max. 81 watts/276.38 BTU (Full loading) |
| Enclosure | IP50 aluminum case |
| Reset Button | Press Press > 5 seconds: Restore factory default settings |
| Installation | Desktop Wall-mount |
| Weight | 1725g |
| Dimensions | 245 × 140.5 × 60 mm (W × D × H) |
| LED Indicators | System P1 (Green): Power 1 status P2 (Green): Power 2 status Alarm (Red): System alarm indicator I/O (Red): Digital input/output status Ethernet Interfaces (Ports 1–4) 10/100/1000 LNK/ACT (Green): Link/activity at 10/100/1000 Mbps PoE PoE (Amber): Link/activity Wi-Fi 2.4G (Green): 2.4 GHz Wi-Fi status 5G (Green): 5 GHz Wi-Fi status Cellular SIM SIM1 (Green): SIM card 1 status SIM2 (Green): SIM card 2 status Cellular Signal Strength 4 levels (Green): Indicates signal strength (1–4 LEDs lit) |
| Multi Band Supports | |
| 5G | NSA: n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79 SA: n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79 |
| LTE | LTE-FDD: B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17/ 18/ 19/ 20/ 25/ 26/ 28/ 29/ 30/ 32/ 66/ 71 LTE-TDD: B34/ 38/ 39/ 40/ 41/ 42/ 43/ 48 LAA: B46 |
| UMTS/WCDMA | B1/ 2/ 4/ 5/ 8/ 19 |
| GNSS | GPS/ GLONASS/ BDS/ Galileo/ QZSS |
| Data Transmission Throughput | 5G SA Sub-6 data rate Max. 2.4 Gbps (DL) / Max. 900 Mbps (UL) 5G NSA Sub-6 data rate Max. 3.4 Gbps (DL) / Max. 550 Mbps (UL) LTE data rate Max. 1.6 Gbps (DL) / Max. 200 Mbps (UL) WCDMA data rate Max. 42 Mbps (DL) / Max. 5.76 Mbps (UL) |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3af / 802.3at PoE+ PSE |
| PoE Power Supply Type | End-span |
| PoE Power Output | Per port 54V DC, 36 watts (max.) |
| Power Pin Assignment | 1/2 (+), 3/6 (-) |
| PoE Power Budget | 60 watts (max.) |
| Max. Number of Class 4 PDs | 2 |
| PoE Management | PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring |
| Wireless | |
| Standard | IEEE 802.11a/n/ac/ax (5 GHz) IEEE 802.11g/b/n/ax (2.4 GHz) |
| Band Mode | 2.4 GHz and 5 GHz concurrent mode |
| Frequency Range | 2.4GHz FCC: 2.412~2.462GHz ETSI: 2.412GHz~2.472GHz 5GHz FCC: 5.150 – 5.850 GHz ETSI: 5.150 – 5.725 GHz |
| Operating Channels | 2.4GHz FCC: Channels 1–11 ETSI: Channels 1–13 5GHz FCC Non-DFS: 36, 40, 44, 48, 149, 153, 157, 161, 165 DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 132, 136, 140 ETSI Non-DFS: 36, 40, 44, 48 DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140 Note: 5 GHz channel availability may vary by country according to local regulations. |
| Modulation Type | 802.11ax: MIMO-OFDMA (BPSK / QPSK / 16QAM / 64QAM / 256QAM, 1024QAM) 802.11ac: OFDM (BPSK / QPSK / 16QAM / 64QAM / 256QAM) 802.11a/g/n: OFDM (BPSK / QPSK / 16QAM / 64QAM) 802.11b: DSSS (DBPSK / DQPSK / CCK) |
| Channel Width | 20 MHz, 40 MHz, 80 MHz |
| Data Transmission Rates | Transmit: 600 Mbps* for 2.4 GHz and 1200 Mbps* for 5 GHz Receive: 600 Mbps* for 2.4 GHz and 1200 Mbps* for 5 GHz *The estimated transmission distance is based on the theory. The actual distance will vary in different environments. |
| Transmission Power | 11b:23 dBm ±1.5 dBm @11Mbps 11g:20 dbm ±1.5 dBm @54Mbps 11g/n:20 dBm ±1.5 dBm @MCS7, HT20 17 dBm@MCS7,HT40 11a:19.5 dBm ±1.5 dBm @54Mbps 11a/n:19.5 dBm ±1.5 dBm @MCS7, HT20 17dBm@MCS7, HT40 11ac HT20: 20 dBm ±1.5 dBm @MCS8 11ac HT40: 17 dBm ±1.5 dBm @MCS9 11ac HT80: 14.5 dBm ±1.5 dBm @MCS9 11ax HT20: 20 dBm ±1.5 dBm @MCS9 11ax HT40: 17 dBm ±1.5 dBm @MCS9 11ax HT80: 14.5 dBm ±1.5 dBm @MCS11 |
| Encryption Security | WEP: 64/128-bit encryption WPA / WPA2: TKIP / AES encryption WPA-PSK / WPA2-PSK: TKIP / AES encryption WPA3-PSK (SAE): AES encryption only 802.1X Authenticator |
| Wireless Advanced | Wi-Fi Multimedia (WMM) Auto channel selection Wireless output power management MAC address filtering |
| Wireless AP Management | |
| Maximum Managed APs | 128 |
| Maximum AP Groups | 10 |
| Maximum APs per AP Group | 128 |
| Wireless Encryption/Security | WEP encryption security WPA Personal / Enterprise (TKIP / AES) WPA2 Personal / Enterprise (TKIP / AES) WPA3 Personal Enterprise Class 802.1x |
| AP Auto Discovery | Supports AP auto discovery |
| SSID/RF Profile | Allows multiple wireless profiles creation and maintenance |
| Cluster Management | Allows AP grouping for bulk provisioning and batch upgrading |
| Bulk AP Provisioning | Supports bulk AP provisioning with user-defined profiles |
| Bulk AP Firmware Upgrade | Supports bulk AP firmware upgrade |
| Coverage Heat Map | Enables real signal coverage of managed AP reflecting on the uploaded zone maps |
| Status Monitoring | Real-time traffic statistics reporting of AP and activated clients |
| Graphical Statistics | Real-time and historical visibility of traffic flow [2] |
| Profile Backup/Restoration | Provides SSID, radio profile backup/restoration |
| SSIDs-to-VLANs Mapping | Allows to configure SSIDs-to-VLANs mapping in supported APs |
| Supported Access Point Models [1] | |
| Indoor AP | IAP-1800AX IAP-2400AX IAP-3600BE [2] IAP-3600BE-4PF [2] WDAP-3600BE WDAP-W3600BE WDAP-C5100BE WDAP-W3000AX WDAP-C3000AX WDAP-C7210E(V2) WDAP-C1800AX(V2) WDAP-W1800AXU WDAP-C7210E WDAP-W1200E WDAP-C7200E WDAP-W750E WNAP-C3220E WNAP-W2200UE |
| Outdoor AP | WDAP-3000AX WDAP-1800AX WDAP-850AC WDAP-802AC WBS-512AC WBS-502N WBS-202N WAP-552N WAP-252N WDAP-702AC WBS-502AC WBS-500N WBS-200N WAP-500N WAP-200N |
| Remarks | [1] The supported AP models may be changed after a firmware upgrade. [2] Planned via future firmware update. |
| Security Service | |
| Firewall Security | Cybersecurity Stateful Packet Inspection (SPI) Blocks DoS/DDoS attack |
| ALG (Application Layer Gateway) | SIP, RTSP, FTP, H.323, TFTP |
| NAT | Port forwarding DMZ Host UPnP |
| Content Filtering | MAC filtering IP filtering Web filtering |
| Bandwidth Management | Outbound load balancing Failover for dual-WAN QoS (Quality of Service) |
| Networking | |
| Routing Protocol | Routing: Static routing Dynamic routing: RIP, OSPF |
| VLAN | 802.1q Tag-based, Port-based, Multi-VLAN |
| Multicast | IGMP Proxy |
| NAT Throughput | Up to 900 Mbps (test conditions TBA) |
| Outbound Load Balancing | Supported algorithms: Weight |
| Protocol | IPv4, IPv6, TCP/IP, UDP, ARP, HTTP, HTTPS, NTP, DNS, PLANET DDNS, PLANET Easy DDNS, DHCP, PPPoE, SNMPv1/v2c/v3, |
| Key Features | HA (High Availability) Captive Portal RADIUS Server/Client AP Control |
| Advanced Functions | |
| VPN | IPSec / Remote Server: Net-to-Net, Host-to-Net modes GRE (Generic Routing Encapsulation) PPTP Server L2TP Server SSL VPN Server / Client (OpenVPN) |
| VPN Tunnels | Up to 60 (test conditions TBA) |
| VPN Throughput | Up to 108 Mbps (test conditions TBA) |
| Encryption Methods | DES 3DES AES (AES-128 / AES-192 / AES-256) |
| Authentication Methods | MD5 SHA-1 SHA-256 SHA-384 SHA-512 |
| Management | |
| Basic Management Interfaces | Web browser SNMP v1, v2c PLANET Smart Discovery utility NMS controller supported |
| Secure Management Interfaces | SSHv2 TLS v1.2 SNMP v3 |
| System Log | System event log |
| Others | Setup wizard Dashboard System status / service monitoring Statistics Connection status Auto reboot Diagnostics |
| Standards Conformance | |
| Regulatory Compliance | CE, FCC, E-Mark Vehicle Compliance Ready |
| Stability | IEC60068-2-32(Free fall) IEC60068-2-27(Shock) IEC60068-2-6(Vibration) |
| Environment | |
| Operating | Temperature: -40 ~ 75 degrees C Relative humidity: 5 ~ 90% (non-condensing) |
| Storage | Temperature: -40 ~ 85 degrees C Relative humidity: 5 ~ 90% (non-condensing) |
| Информация для заказа | |
|---|---|
VCG-2406WP-NR | Industrial/Vehicle 5G NR Cellular Wireless Gateway with M12 PoE+ |
