Соединение однопарных кабелей Ethernet со стандартными промышленными сетями

PLANET SPE-1SP1T / SPE-1SP1T-TB — это медиаконвертер с одним портом 10BASE-T1L на один порт 10/100BASE-TX с однопарным Ethernet-соединением, предназначенный для соединения промышленных сетей 10BASE-T1L (IEEE 802.3cg) со стандартной инфраструктурой Ethernet. В условиях развития Индустрии 4.0, требующей расширения Ethernet-подключения до самых периферий производственных площадей — вплоть до отдельных датчиков и исполнительных механизмов — однопарный Ethernet (SPE) стал идеальным решением, использующим всего одну витую пару для передачи Ethernet-сигналов на расстояние до 1000 метров, что значительно превышает возможности обычных Ethernet-кабелей (100 метров).

Имея одинаковый компактный форм-фактор, SPE-1SP1T и SPE-1SP1T-TB отличаются только типом разъема 10BASE-T1L: SPE-1SP1T оснащен промышленным разъемом SPE IP-20 IEC 63171-2, а SPE-1SP1T-TB — 3-контактным клеммным блоком для прямого подключения, что делает его идеальным для промышленных панелей управления и шкафов. SPE-1SP1T и SPE-1SP1T-TB позволяют существующим коммутаторам, ПЛК и промышленным компьютерам подключаться к полевым устройствам на базе SPE без каких-либо изменений в сетевой архитектуре, значительно снижая затраты на кабельную разводку и сложность, а также ускоряя развертывание IIoT.

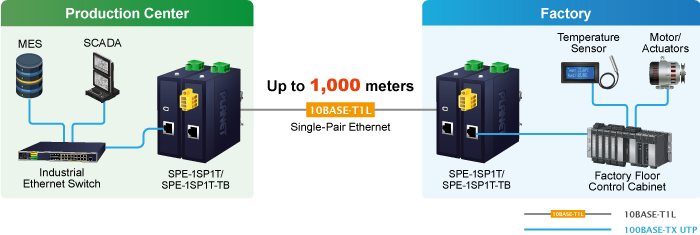

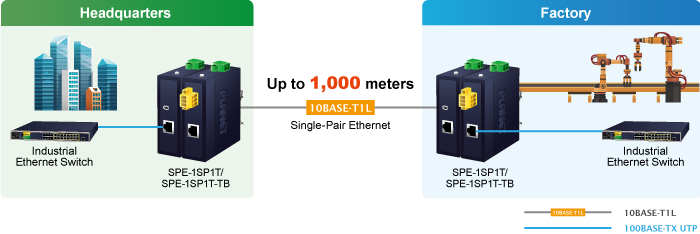

Передача данных по витой паре на большие расстояния

Модели SPE-1SP1T и SPE-1SP1T-TB поддерживают стандарт 10BASE-T1L (IEEE 802.3cg), что позволяет передавать данные по Ethernet по одной витой паре на расстояние до 1000 метров — в 10 раз дальше, чем по обычной Ethernet-кабелевой сети. Такое увеличение дальности действия устраняет необходимость в ретрансляторах на крупных промышленных объектах, обеспечивая Ethernet-подключение к удаленным датчикам, исполнительным механизмам и полевым устройствам, которые ранее были вне зоны действия стандартных сетей, а также значительно упрощая планирование кабельной сети на обширных производственных площадках.

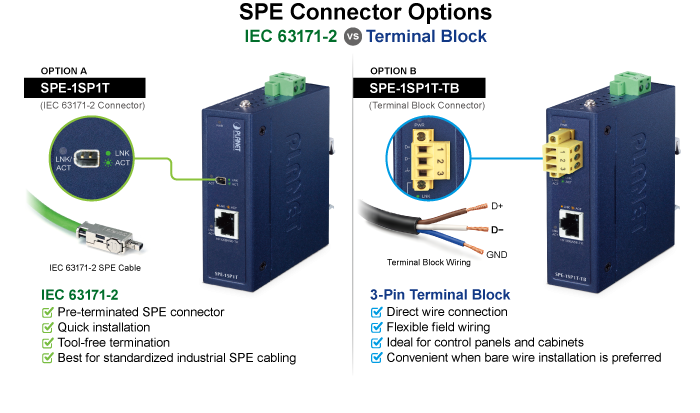

Различные варианты разъемов для любой установки

Для удовлетворения различных предпочтений в проводке компания PLANET предлагает два варианта разъемов в серии SPE-1SP1T. SPE-1SP1T оснащен промышленным разъемом SPE стандарта IEC 63171-2 IP20 для быстрой и безинструментальной установки, а SPE-1SP1T-TB оборудован 3-контактным клеммным блоком для прямого подключения проводов — идеально подходит для панелей управления и шкафов, где предпочтительна проводка на месте. Обе модели имеют одинаковый компактный форм-фактор и стандартный порт RJ45 на стороне Ethernet, что обеспечивает бесшовную интеграцию с существующими коммутаторами, ПЛК и промышленными компьютерами.

Широкий диапазон напряжения питания

Серия SPE-1SP1T принимает широкий диапазон входного постоянного напряжения 9-48 В с током до 0,5 А через специальную клеммную колодку, обеспечивая совместимость с широким спектром промышленных источников питания и систем с резервным питанием от батарей. Такая гибкость упрощает планирование энергетической инфраструктуры, особенно на объектах со смешанными стандартами напряжения или там, где уже налажено централизованное распределение постоянного тока.

Прочный металлический корпус, рассчитанный на суровые условия эксплуатации

Серия SPE-1SP1T, заключенная в металлический корпус со степенью защиты IP30, разработана для противостояния механическим нагрузкам, пыли и электромагнитным помехам, характерным для промышленных условий. Цельнометаллический корпус обеспечивает превосходную долговечность по сравнению с пластиковыми корпусами, продлевая срок службы изделия в сложных условиях заводских цехов, шкафов управления и наружных установок, где надежность оборудования имеет решающее значение для бесперебойной работы.

Универсальное крепление для условий ограниченного пространства.

Серия SPE-1SP1T поддерживает как монтаж на DIN-рейку, так и настенный монтаж, что дает системным интеграторам возможность устанавливать преобразователь в стандартные промышленные шкафы управления или монтировать его непосредственно на стены и панели оборудования в условиях ограниченного пространства в шкафах. Эта возможность двойного монтажа упрощает развертывание в различных промышленных условиях, от централизованных диспетчерских до распределенных полевых помещений, без необходимости использования дополнительных монтажных принадлежностей.

Широкий диапазон рабочих температур для экстремальных условий

Благодаря диапазону рабочих температур от -40°C до 75°C и диапазону температур хранения от -40°C до 85°C, серия SPE-1SP1T создана для надежной работы в экстремальных условиях — от холодильных цепей с отрицательными температурами и наружных шкафов до высокотемпературных производственных цехов — без ущерба для целостности сигнала или долговременной стабильности.
