Быстрый и простой тестер гнезда RJ45 на наличие питания PoE

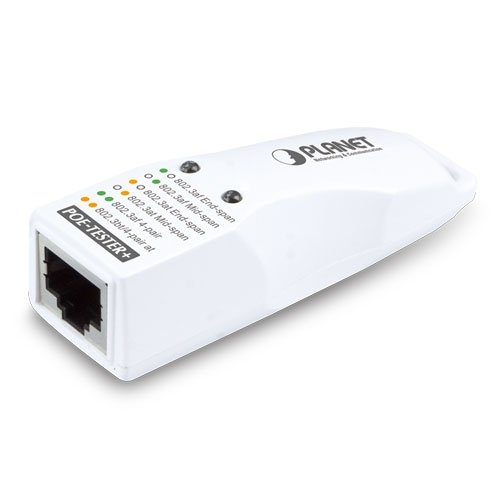

PLANET POE-TESTER+ — это простой в использовании диагностический адаптер PoE нового поколения для сетевых установщиков, системных интеграторов, MIS компаний и даже домашних пользователей, позволяющий быстро определить наличие Power over Ethernet в сети приложений. Он предназначен для обнаружения наличия напряжения PoE IEEE 802.3af/at/bt по кабелю UTP и определения типа PSE (оборудования источника питания) для устранения неполадок.

Индикаторы "Plug and Show"

Просто подключите POE-TESTER+ к розетке PSE или RJ45, и светодиод загорится, когда он обнаружит напряжение PoE через кабель UTP и определит, что PSE находится в середине или конце диапазона, в режиме 802.3af PoE, 802.3at. Режим PoE+ или даже новейший 4-парный режим 802.3bt PoE++ за секунду.

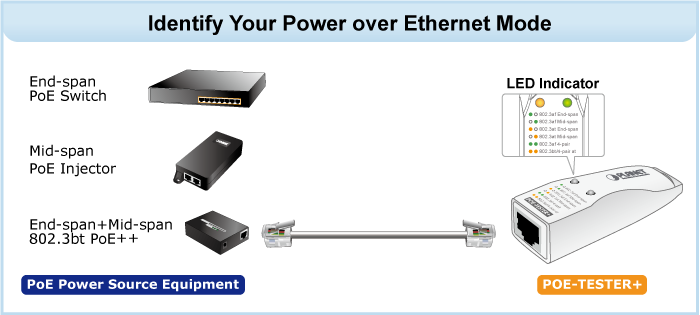

Определение режимов и стандартов PoE PSE

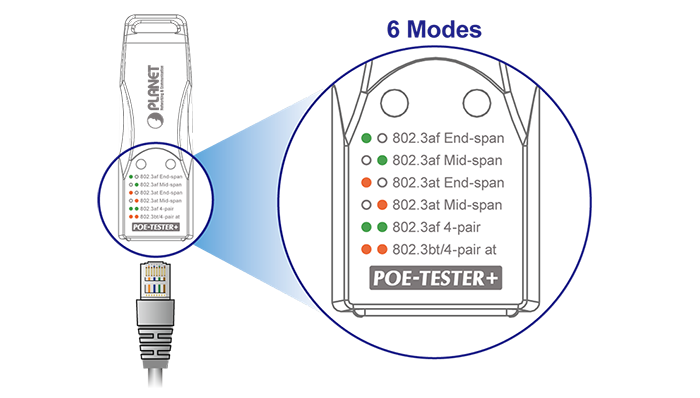

POE-TESTER+ оснащен двумя двухцветными светодиодами для быстрой и простой идентификации режима PSE. Система Power over Ethernet состоит из PSE (оборудования источника питания) и PD (питаемого устройства). PSE — это устройство, которое будет обеспечивать питание при настройке PoE. Существует три типа PSE: режим A, режим B и режим 4 пар. PSE может быть режимом A, коммутатором PoE в конце диапазона или режимом B, инжектором PoE в середине диапазона, или 4-парным PSE режима, который имеет конечный плюс средний диапазон.

PD представляет собой терминал с поддержкой PoE от PSE и, таким образом, потребляет энергию, как и сетевые IP-камеры, телефоны VoIP, точки беспроводного доступа и многое другое.

Устранение неполадок при установке PoE

Хотя устройства PD, реализующие только режим A с конечным диапазоном или режим B со средним диапазоном, запрещены стандартом IEEE 802.3af/at, все же существуют некоторые устройства PD, предназначенные для работы только с одним из режимов. Таким образом, это приведет к тому, что PoE PSE и PD будут несовместимы друг с другом в приложениях. Например, коммутатор PoE с конечным промежутком не может подать питание на удаленную точку беспроводного доступа, работающую только в середине пролета. Но в большинстве случаев установщики не знают точно, что представляют собой удаленные устройства PSE. PLANET POE-TESTER+ проверяет ваш кабель UTP на наличие питания и определяет его источник, средний пролет, конечный пролет или средний пролет + конечный пролет. Убедитесь, что на конце кабеля UTP имеется PoE, а затем следующим шагом будет проверка совместимости PD с PSE или это неисправное PD.
